Kotły EKO-KPW MDP przeznaczone są do pracy w wodnych instalacjach centralnego ogrzewania domków jedno- lub wielorodzinnych, mniejszych ośrodków wypoczynkowych, warsztatów itp.
Kocioł o mocy 15 kW spełnia najwyższe wymogi i figuruje na liście ZUM.
Instalacje centralnego ogrzewania mogą być:
- systemu otwartego – posiadające zabezpieczenia zgodnie z wymaganiami normy PN-B-02413,
- systemu zamkniętego – posiadające zabezpieczenia zgodnie z wymaganiami normy PN-B-02414.
- możliwość spalania biomasy,
- funkcja automatycznego rozpalania,
- wysoka sprawność energetyczna,
- ekonomiczna eksploatacja,
- mechaniczne podawanie paliwa,
- bezpieczna, prosta, wygodna obsługa i konserwacja,
- niski poziom emisji substancji szkodliwych
Kocioł wyposażony jest w sterownik EL-483zPID
Instrukcja instalacji i obsługi oraz deklaracja zgodności (2.71 MB)
OPIS PRODUKTU:

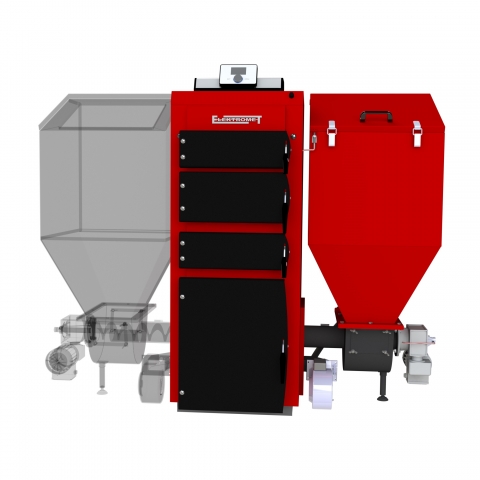

Kotły są konstrukcjami spawanymi z blachy stalowej o grubości 4 mm – korpus i o grubości 5 mm – wymiennik. Paliwo dostarczane jest do palnika za pomocą podajnika ślimakowego napędzanego motoreduktorem ze szczelnego zasobnika (pokrywa uszczelniona uszczelką) usytuowanego z prawej tzw. „kocioł prawy” lub lewej strony korpusu tzw. „kocioł lewy”.
Na podajniku ślimakowy zamontowany jest zabierak ułatwiający podawanie paliwa. Spalanie paliwa odbywa się w dolnej części komory spalania na żeliwnej retorcie rynnowej z otworami, przez które z mieszacza dostarczane jest powietrze wentylatorem nadmuchowym.
Dla prawidłowego spalania oraz zabezpieczenia wymiennika przed bezpośrednim działaniem płomienia, nad palnikiem umieszczony jest deflektor. Rozpalania paliwa na retorcie rynnowej obywa się za pomocą dwóch zapalarek (po 400 W) sterowanych sterownikiem.

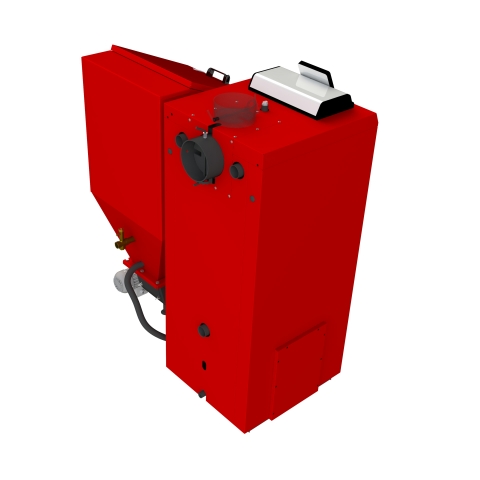

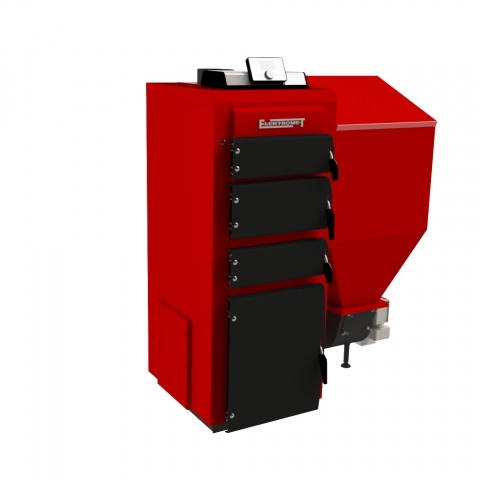

Górną część wymiennika kotła EKO-KWP MDP stanowią poziome przegrody z odpowiednio ukształtowanymi kanałami spalin i zawirowywaczami zwiększającymi odbiór ciepła ze spalin. Czopuch spalinowy z przegrodą regulacyjną może być zamontowany na górnej lub tylnej ściance kotła. Przyłącza wodne znajdują się na tylnej ściance kotła. Z przodu kocioł wyposażony jest w drzwiczki umożliwiające łatwy dostęp do wnętrza kotła dla jego rozpalenia, czyszczenia oraz usuwania popiołu z popielnika. Na ścianie przedniej mieszacza powietrza i w rurze podajnika ślimakowego znajdują się dodatkowe pokrywy rewizyjne, umożliwiające czyszczenie tych miejsc. Dla zmniejszenia strat ciepła cały korpus kotła oraz drzwiczki i dodatkowe klapy rewizyjne zabezpieczone są izolacją mineralną. Zewnętrzna obudowa kotła wykonana jest z blachy stalowej pokrytej trwałym lakierem proszkowym.
Kotły sterowane są w sposób automatyczny za pomocą sterownika mikroprocesorowego typu EL480 zPID multi, umieszczonego w panelu sterującym na górnej płycie obudowy. Wszystkie przyłącza elektryczne w formie gniazdek znajdują się na bocznej ścianie obudowy kotła w postaci listwy przyłączeniowej.
Paliwo spalane na ruszcie podajnika:
Kocioł przeznaczony jest do spalania: pelet biomasowy o granulacji umożliwiającej podawanie jej z zasobnika za pomocą podajnika ślimakowego i spalania na retorcie.
Pelet biomasowy:
– granulacja: Ø 6 lub 8 mm,
– zalecana wartość opałowa > 18 MJ/kg,
– zapopielenie 0.5%,
– wilgotność max. 10%.
Funkcje sterownika:
- sterowanie wentylatorem,
- sterowanie podajnikiem,
- sterowanie pompami: CO, CWU, cyrkulacyjną, podłogową i dodatkową,
- sterowanie zaworem mieszającym,
- możliwość wyboru zaprogramowanych nastaw dla paliwa: pelet drzewny, biomasa,
- sterowanie układem automatycznego rozpalania paliwa,
- możliwość podłączenia regulatora pokojowego z komunikacją RS lub tradycyjną,
- możliwość opcjonalnej współpracy z dwoma zaworami mieszającymi za pośrednictwem dodatkowego modułu ST-61,
- możliwość podłączenia modułu EL-65 GSM,
- możliwość podłączenia modułu EL-500 ETHERNET,
- zabezpieczeniem przed pozostawieniem otwartej pokrywy zasobnika paliwa,
- kontrola obrotów silnika podajnika paliwa.
